שימוש כפתרון לבניה על אדמות תופחות

קלקר באדמות תופחות – פתרון הנדסי בענף הבנייה

מהי אדמה תופחת?

אדמה תופחת (בעיקר אדמות חרסית כמו אדמת הלס) משנה את נפחה בהתאם לרמת הרטיבות:

בחורף – סופגת מים ומתנפחת.
בקיץ – מתייבשת ומתכווצת.

שינויים אלו יוצרים תזוזות קרקע שעלולות לגרום:

לסדקים בקירות.
להתרוממות רצפות.
לפגיעה ביסודות ובתשתיות.

תפקיד הקלקר (EPS – פוליסטירן מוקצף)

הקלקר משמש כשכבת הפרדה גמישה בין הקרקע למבנה, ומספק פתרון הנדסי יעיל לבעיית התפיחה:

סופג תנועות קרקע – פועל כמו "כרית בולם" שמקטינה את הלחץ על הבטון.
מונע נזקי מבנה – נדחס במידת הצורך במקום שהבטון ייסדק.
יוצר שכבת הפרדה – מונע מגע ישיר בין הקרקע ליציקה.
מספק בידוד תרמי – תורם ליעילות אנרגטית של המבנה.

איך זה מיושם בפועל?

מניחים לוחות קלקר בעובי מתאים לפי תכנון מהנדס.

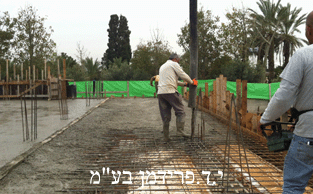

השכבה מונחת לפני יציקת הרצפה או היסודות.
הקלקר נבחר לפי סוג הקרקע, עומסים צפויים וגובה היציקה.

סוגי ארגזי קלקר נפוצים:

ארגז חלול בגובה 20 , גובה 25 , גובה 30 - לפי החלטת המתכנן.
תעלות קלקר להפרדת קורות פלדה - בגובה 20 , גובה 25 , גובה 30 - לפי החלטת המתכנן
כל סוג מותאם לתנאי הקרקע ולדרישות המבנה.

מתי משתמשים בזה?

באזורים עם אדמות חרסית (למשל בנגב).
בפרויקטים עם סיכון לתזוזות קרקע.
לפי דרישות תקן ישראלי 940 (ביסוס) ו-1045 (בידוד תרמי).
כאשר נדרש גם בידוד תרמי לרצפה.

יתרונות השימוש:

יציבות מבנית לאורך שנים
הפחתת נזקים וסדקים
פתרון פשוט, קל ליישום ויעיל כלכלית
תורם לבידוד תרמי ולחיסכון באנרגיה

שימוש בקלקר באדמות תופחות – שילוב להתמודד עם אדמות תופחות בבנייה

ארגזים מתחת לרצפה בשילוב קלקר מתחת לקורות/בין עמודים.

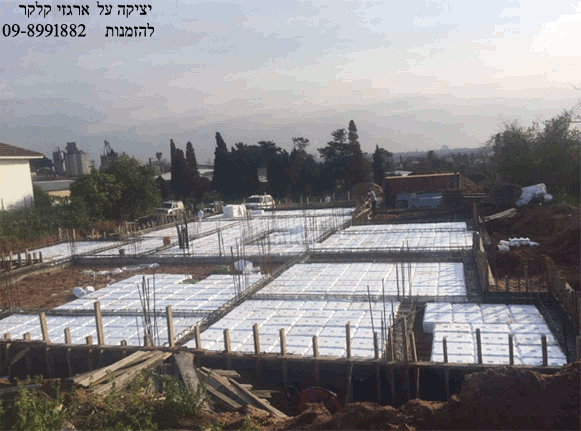

1. ארגזים מתחת לרצפות

מדובר בקוביות או ארגזי קלקר (לעיתים גם קרטון מתכלה) שמניחים בשטח מתחת לרצפת הבטון.

התפקיד שלהם: ליצור חלל ריק בין הרצפה לקרקע.

כשהקרקע התופחת (מתנפחת בחורף), היא נלחצת לחלל בתוך הארגזים.

התוצאה: הרצפה נשארת "צפה" על שכבת בטון יציבה, בלי לקבל לחצים ישירים מהקרקע ולכן נמנעים סדקים והתרוממות רצפה.

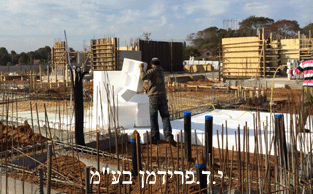

2. קלקר מתחת לקורות (בין עמודים, מתחת לקורות הבטון)

כאן משתמשים בקלקר כחומר מילוי או בסיס זמני שמונח מתחת לקורות יסוד, כדי להפריד את הקורה מהקרקע התופחת.

הקלקר ממלא את החלל בין העמודים מתחת לקורות.

כשהקרקע מתנפחת, הקלקר נדחס, והקורה נשארת "תלויה" בין העמודים ולא עולה יחד עם הקרקע.

בצורה זו, היציבות של הקונסטרוקציה נשמרת, מכיוון שהעמודים מעוגנים לעומק יציב יותר מעבר לקרקע התופחת.

ההבדל המרכזי בין שני המוצרים:

ארגזים מתחת לרצפה: מיועדים להגן על רצפת הבטון עצמה – להימנע מתזוזות, סדקים והתרוממות.
קלקר מתחת לקורות: נועד להבטיח שהקורות לא "ירכבו" על הקרקע התופחת אלא יתמכו רק על העמודים – לשמור על יציבות המבנה.

מרכז הזמנות ארצי / 054-4256255 09-8991882

מה זה פלטות קלקר?

פלטות קלקר (EPS) – הסבר מקצועי ושימושים בבנייה

מה זה פלטת קלקר?

פלטת קלקר היא גוש פוליסטירן מוקצף שנחתך לפי מידות ועובי בהתאם לדרישת הלקוח. הפלטות מגיעות בשלוש דרגות דחיסות, המסומנות לפי משקל של מטר מעוקב (מ"ק):

סימון דחיסות תכונות

F15 – 15 ק"ג/מ"ק – קל, רך, פחות עמיד ללחץ – מתאים לבידוד תרמי בלבד
F20 – 20 ק"ג/מ"ק – בינוני – איזון בין בידוד לעמידות מכנית
F30 – 30 ק"ג/מ"ק – קשיח, עמיד מאוד ללחצים – מתאים ליישומים מבניים

הבחירה בדחיסות נעשית לפי העומסים שהחומר צריך לשאת, סוג הקרקע, וסוג השימוש בפרויקט.

שימושים בענף הבנייה:

בידוד תרמי – מתחת לרצפות, בגגות, בקירות חוץ ופנים
עומד בדרישות תקן 1045
תורם ליעילות אנרגטית ולחיסכון בחימום/קירור
בידוד אקוסטי חלקי – מפחית מעבר רעשים בין חללים
מוסיף שכבת שיכוך (לא תחליף לצמר סלעים)

הגנה בפני אדמות תופחות –

משמש כשכבת הפרדה מתחת לרצפות או קורות
סופג תנועות קרקע ומונע לחצים ישירים על הבטון
מתאים במיוחד באזורים עם אדמות חרסית

חומר מילוי קל

חלופה לאדמה כבדה או בטון במילוי חללים
מפחית עומסים על תשתיות
נוח לעיצוב ולחיתוך בשטח

תבניות ליציקות בטון

משמש ליצירת תבניות זמניות למדרגות, קשתות, גגות ועוד
ניתן לעיצוב לפי דרישות אדריכליות או הנדסיות

אלמנטים דקורטיביים

קרניזים, חיפויים, עיטורים לחזיתות
קל לעיבוד, צביעה והדבקה

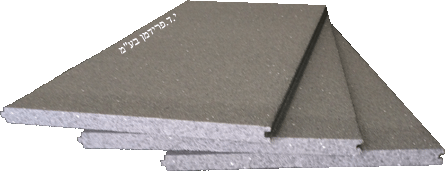

תרמופן – THERMOPAN

מוצר חשוב מבית קלקר המיוצר מחומר Silver EPS polymer. המוצר מסופק בצפיפות 20 ק"ג/מ"ק. צבעו שחרחר בגלל תוספת הגרפיט ולכן הוא מומלץ לשימושים פנימיים שאינם חשופים לשמש. למוצר יתרונות גבוהים לחדרי קירור לטמפרטורות שנמוכות מ-10 מעלות צלזיוס.

המוצר עומד בתקן בידוד טרמי ע"פ ת"י 1045 ומומלץ לבידוד פנימי של גגות רעפים, קירות פנים, דלתות, חדרי קירור ורצפות. ניתן לקבל בצורת שקע-תקע (כמו בתמונה) בכפוף לעובי המוזמן.
